MIE-1105 4FE+1F卡轨式百兆非网管工业以太网交换机

支持4个10/100Mbps自适应以太网RJ45接口,1个100M 光口

可选POE供电,支持802.3af/at供电标准

支持基于端口的广播风暴抑制

支持Jumbo Frame巨帧

支持电源双输入备份冗余,失电告警功能

支持MAC地址自动学习、老化、迁移功能

支持工作温度-40℃-85℃,无风扇设计

IP40防护等级,波纹式铝型材外壳

满足工业4级电磁兼容性要求

产品概述
产品参数
安装图示
订货信息
产品概述

MIE-1105系列是一款5口百兆非网管工业以太网交换机,支持410Base-T/100Base-TX电口,1个100M光口可选POE供电MIE-1105可以在-40℃~+85℃的极端环境温度中正常工作,具有良好的EMC电磁兼容性。采用工业级标准的电源,铝合金型材外壳,使产品轻巧、坚固、耐腐蚀、抗电磁干扰能力更强。标准的DIN-3.5导轨安装方式,满足电力,视频监控,工厂自动化,石油化工等工业应用领域的需求,能为工业用户提供安全、可靠、快捷、稳定的工业网络解决方案。



MIE-1105系列是一款5口百兆非网管工业以太网交换机,支持410Base-T/100Base-TX电口,1个100M光口可选POE供电MIE-1105可以在-40℃~+85℃的极端环境温度中正常工作,具有良好的EMC电磁兼容性。采用工业级标准的电源,铝合金型材外壳,使产品轻巧、坚固、耐腐蚀、抗电磁干扰能力更强。标准的DIN-3.5导轨安装方式,满足电力,视频监控,工厂自动化,石油化工等工业应用领域的需求,能为工业用户提供安全、可靠、快捷、稳定的工业网络解决方案。



产品参数

型号

MIE-1105

接口

电口数量

410/100M自适应以太网接口

POE(可选)

支持802.3af/at供电标准

光口数量

1100M SC/ST/FC光口

交换特性

背板带宽

1Gbps

包转发速率

0.8Mpps

包缓存区

512Kbit

MAC地址表

支持1K个MAC地址

巨型帧

支持

电源

输入电压

DC12/24V,AC/DC85~265V,DC48V(仅POE支持)

接口类型

工业凤凰端子

告警

支持失电告警功能

保护

支持电源防反接保护/过载保护

最大功耗

1.65W

指示灯

电源指示:P1、P2,接口灯指示:Link、FXD

机械结构

安装方式

DIN卡轨式或壁挂式

散热方式

自然冷却,无风扇

外形尺寸

×高×深:43×120×88.5mm

防护等级

IP40

重量

<0.8KG

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%无凝露

质保

MTBF

350,000小时

质保期

5年

EMC

EMI

CFR47,FCC Part 15B
CE EN55032:2015,EN61000-3-2:2014(电源谐波),EN61000-3-3:2013(电源变动)

EMS

IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz~2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)
IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

符合标准

IEEE802.3:CSMA/CD
IEEE802.3i:10Base-T
IEEE802.3u:100Base-T
IEEE802.3ab:1000Base-T
IEEE802.3z:1000Base-LX
IEEE802.3x:全双工以太网数据链路层流控


型号

MIE-1105

接口

电口数量

410/100M自适应以太网接口

POE(可选)

支持802.3af/at供电标准

光口数量

1100M SC/ST/FC光口

交换特性

背板带宽

1Gbps

包转发速率

0.8Mpps

包缓存区

512Kbit

MAC地址表

支持1K个MAC地址

巨型帧

支持

电源

输入电压

DC12/24V,AC/DC85~265V,DC48V(仅POE支持)

接口类型

工业凤凰端子

告警

支持失电告警功能

保护

支持电源防反接保护/过载保护

最大功耗

1.65W

指示灯

电源指示:P1、P2,接口灯指示:Link、FXD

机械结构

安装方式

DIN卡轨式或壁挂式

散热方式

自然冷却,无风扇

外形尺寸

×高×深:43×120×88.5mm

防护等级

IP40

重量

<0.8KG

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%无凝露

质保

MTBF

350,000小时

质保期

5年

EMC

EMI

CFR47,FCC Part 15B
CE EN55032:2015,EN61000-3-2:2014(电源谐波),EN61000-3-3:2013(电源变动)

EMS

IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz~2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)
IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

符合标准

IEEE802.3:CSMA/CD
IEEE802.3i:10Base-T
IEEE802.3u:100Base-T
IEEE802.3ab:1000Base-T
IEEE802.3z:1000Base-LX
IEEE802.3x:全双工以太网数据链路层流控

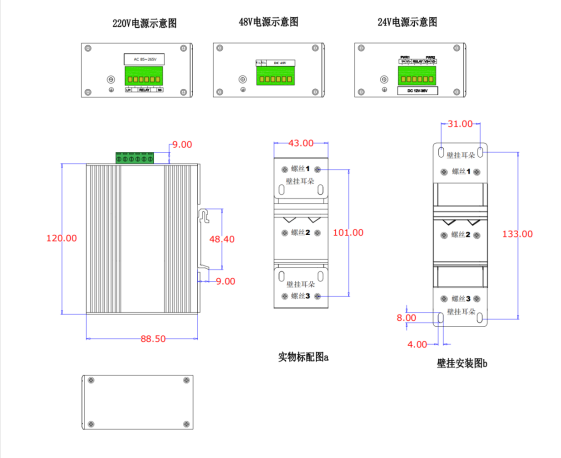

安装图示



订货信息

产品型号

规格参数

MIE-1105M

410/100M电口,1个100M多模SC/ST/FC光口,1310nm,0-2km输入电压:DC12/24VAC/DC85265V

MIE-1105S

410/100M电口,1个100M单模SC/ST/FC光口,1310nm,0-20km输入电压:DC12/24VAC/DC85265V

MIE-1105PM

410/100M POE电口,1个100M多模SC/ST/FC光口,1310nm,0-2km输入电压:DC48V

MIE-1105PS

410/100M POE电口,1个100M单模SC/ST/FC光口,1310nm,0-20km输入电压:DC48V


产品型号

规格参数

MIE-1105M

410/100M电口,1个100M多模SC/ST/FC光口,1310nm,0-2km输入电压:DC12/24VAC/DC85265V

MIE-1105S

410/100M电口,1个100M单模SC/ST/FC光口,1310nm,0-20km输入电压:DC12/24VAC/DC85265V

MIE-1105PM

410/100M POE电口,1个100M多模SC/ST/FC光口,1310nm,0-2km输入电压:DC48V

MIE-1105PS

410/100M POE电口,1个100M单模SC/ST/FC光口,1310nm,0-20km输入电压:DC48V
