背景与挑战

在传统的工业自动化场景中，IT（信息技术）网络与OT（运营技术）网络通常遵循严格的物理隔离原则。例如，像视频监控、机器视觉这类对网络带宽要求极高的业务，往往会占用独立的通信链路；而远程精准操控、AGV（自动导引运输车）实时调度等对时延极其敏感的业务，以及生产数据采集这类要求持续稳定、高可靠传输的业务，也常常被部署在不同的专用网络线缆与通道上。这种彼此独立、垂直封闭的“烟囱式”架构，虽然在初期满足了不同业务对网络性能的差异化需求，但也随之带来了一系列显著的挑战：

l 网络复杂性高： 布线困难，维护成本巨大。

l 数据孤岛严重： 生产数据、视觉数据与管理数据无法实时交互。

l 确定性难以保证： 在传统以太网中，大流量视频会瞬间挤占带宽，导致关键控制指令产生随机抖动或丢包。

2. 方案总体架构

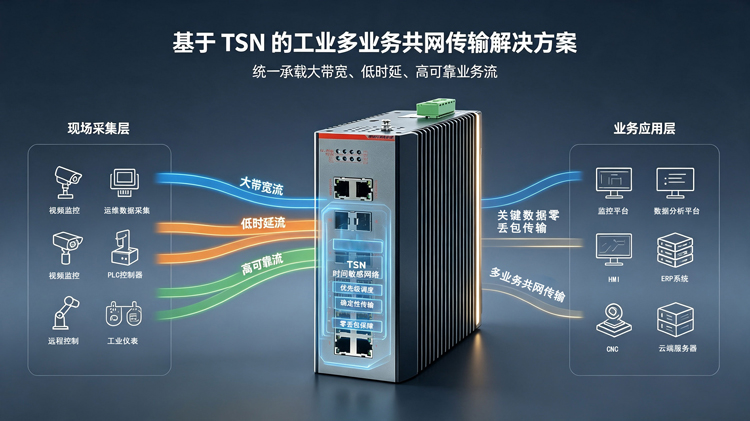

面对传统工业IT/OT网络物理隔离、多专用独立网络带来的网络架构复杂、数据割裂、传输确定性不足等一系列行业痛点与业务挑战，上海兆越通讯技术有限公司基于IEEE 802.1 TSN协议族，推出以Cronet TSN-4812为代表的TSN系列硬件基座一体化工业多业务共网传输解决方案。本方案搭建“工厂管理层—车间控制层—现场执行层”三级扁平化网络架构，统一以工业TSN网络作为全场景骨干承载网络，实现控制、视觉、采集多类差异化业务流量同网无损传输。

2.1 工厂管理层（IT 决策）

职能：负责生产计划下发、质量溯源及全局状态监控。

管理大脑：部署CNC（中央网络控制器），负责全网拓扑识别、路径规划及TSN时间片（GCL）的统一计算与下发。

2.2 车间控制层（TSN 骨干）

拓扑结构：采用工业TSN交换机组成的环网。

核心特性：利用802.1AS (gPTP)协议实现全网纳秒级同步。环网结构配合802.1CB (FRER)协议，为关键业务提供物理路径冗余，实现0ms故障切换。

2.3 现场执行层（多业务接入）

根据业务需求的不同，将现场业务划分为三大类流量等级：

大带宽流（视频监控、机器视觉）： 追求高吞吐量。

低时延流（远程操控、机械臂控制、AGV）： 追求微秒级抖动与确定性时延。

高可靠流（远程运维、传感器数据采集）： 追求零丢包与持续连接。

3. 核心技术实现路径

3.1 流量识别与分流

交换机入端口通过 802.1Qci (PSFP) 协议对进入的流量进行识别：

l 视觉数据被映射到低优先级队列（队列 0-3）。

l AGV 与操控指令被映射到最高优先级队列（队列 6-7）。

l 运维数据映射到中优先级队列（队列 4-5）。

3.2 确定性调度（解决带宽碰撞）

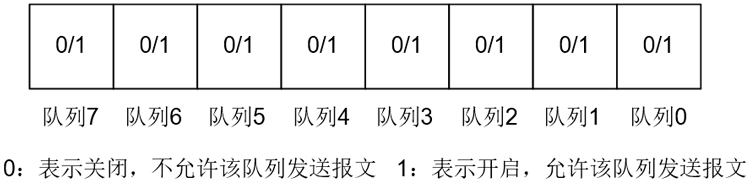

采用802.1Qbv (TAS)时间感知整形器，将车间环网的带宽划分为周期性时间片：

l 专用控制时隙：周期开始的前T1时间内，闸门仅允许队列7（低时延流）通行，此时视频数据在缓存中等待，确保链路绝对排空，消除抖动。

l 共享传输时隙：在T2时间内，闸门开启队列0-5，允许视频和采集数据传输，充分利用带宽。

l 保护带机制：在时隙切换前设置保护带，防止未完成的视频大包占用控制流的时间。

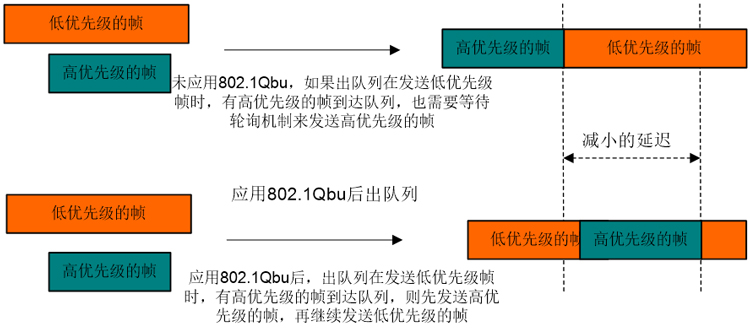

3.3 帧抢占（优化大包阻塞）

启用802.1Qbu (Frame Preemption)。当正在发送机器视觉的长报文时，若远程操控的急迫指令到达，硬件将立刻“截断”视觉包，优先插入操控指令，待完成后恢复视觉包传输，进一步压低关键业务时延。

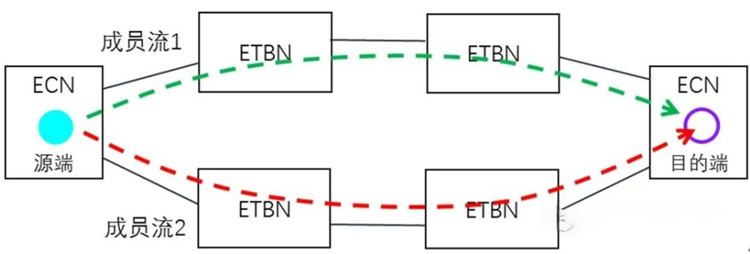

3.4 路径冗余与消除（确保高可靠）

针对远程运维和关键采集数据，启用 802.1CB。报文在进入车间环网时被一分为二，分别沿环网顺时针和逆时针传输。接收端根据序列号自动丢弃晚到的重复包，确保即便某一处环网物理断开，数据采集也始终不间断。

4. 方案价值与优势

一网到底，多流合一： 在同一根网线上同时传输控制指令（OT）与超清视频（IT），带宽利用率提升 50% 以上，布线成本降低 40%。

极度确定的控制时延： 关键业务端到端时延维持在微秒级，抖动降至纳秒级，有效支撑 AGV 高速避障与机械臂协同。

高可靠性保障： 结合 802.1AS 同步与 802.1CB 冗余，实现生产系统即使在链路故障下也能不停机、不丢包。

灵活的业务扩展： 依靠 CNC 集中管理，新增机器人视觉或传感器节点只需在软件端调整配置，无需重新铺设网络。

5. 产品介绍

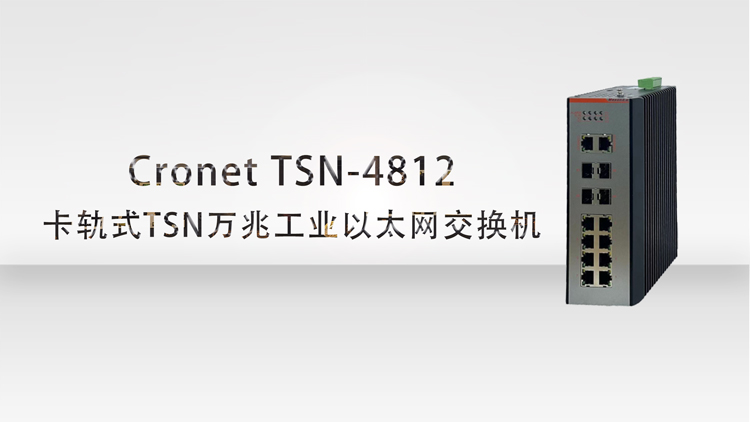

Cronet TSN-4812卡轨式TSN万兆工业以太网交换机

Cronet TSN-4812采用了8个10/100/1000M电口+4个万兆SFP+扩展槽的配置，其中8个千兆电口连接现场的智能设备：

l 工业机器人的控制器

l 精密传感器的数据采集模块

l 运动控制系统的驱动器

l 安全系统的监控节点

这些接口承载着工业现场最关键的实时控制数据，每一个端口都配备了完整的TSN功能，能够提供微秒级的时间同步精度。

4个万兆SFP+扩展槽构建高速数据主干：

l 连接上层管理网络

l 传输高清视觉检测数据

l 承载大数据分析流量

l 实现多个TSN域的互联

万兆接口为未来的带宽扩展和新兴应用预留了充足的空间，确保网络架构的前瞻性和可扩展性。
