一、项目概述

船舶声纳系统是船舶水下探测、目标识别、航道勘测、水下安防及海洋环境监测的核心设备，运行过程持续产生高频声波信号、海量探测数据、水下高清图像、设备运行状态参数等多类业务数据，整体具备数据吞吐量庞大、传输实时性要求严苛、系统容错率极低的显著特征。

传统声纳配套数据传输网络普遍存在单点故障风险突出、通信链路稳定性差、链路故障切换时延过长等行业痛点，极易造成声纳画面卡顿、探测数据丢失。上海兆越通讯技术有限公司针对船舶声纳数据传输场景推出工业级冗余通信传输整体网络解决方案，方案依托自研全国产工业交换机硬件平台，采用双上行冗余链路架构、毫秒级无损链路切换技术，可实现声纳控制指令、实时探测数据、水下高清图像 7×24 小时稳定不间断传输，全方位保障船舶声纳系统海上全天候可靠运行。

二、行业特点

船舶长期出海作业，海上工况复杂特殊，声纳系统数据传输场景相较于陆地常规数据传输，具备严苛的行业专属特点，对传输网络的可靠性、稳定性、实时性、环境适应性有着极高要求：

1、环境复杂，设备稳定性要求高

船舶长期处于海上恶劣环境，常规网络设备易出故障，且船舶电磁干扰严重，因此传输设备必须具备工业级防护与抗干扰能力。

2、业务特殊，传输实时性与连续性要求严苛

船舶声纳探测数据实时反映水下环境，传输出问题会威胁航行安全；声纳每秒产生海量数据且业务不间断，要求传输网络零丢包、低延迟、不间断运行。

3、网络容错性低，冗余备份刚需性强

海上作业无法快速抢修链路或设备故障，故障会直接导致声纳系统瘫痪，因此船舶网络必须具备完善的冗余备份机制，可实现故障自动切换，无需人工干预，保障业务持续运行。

三、方案说明

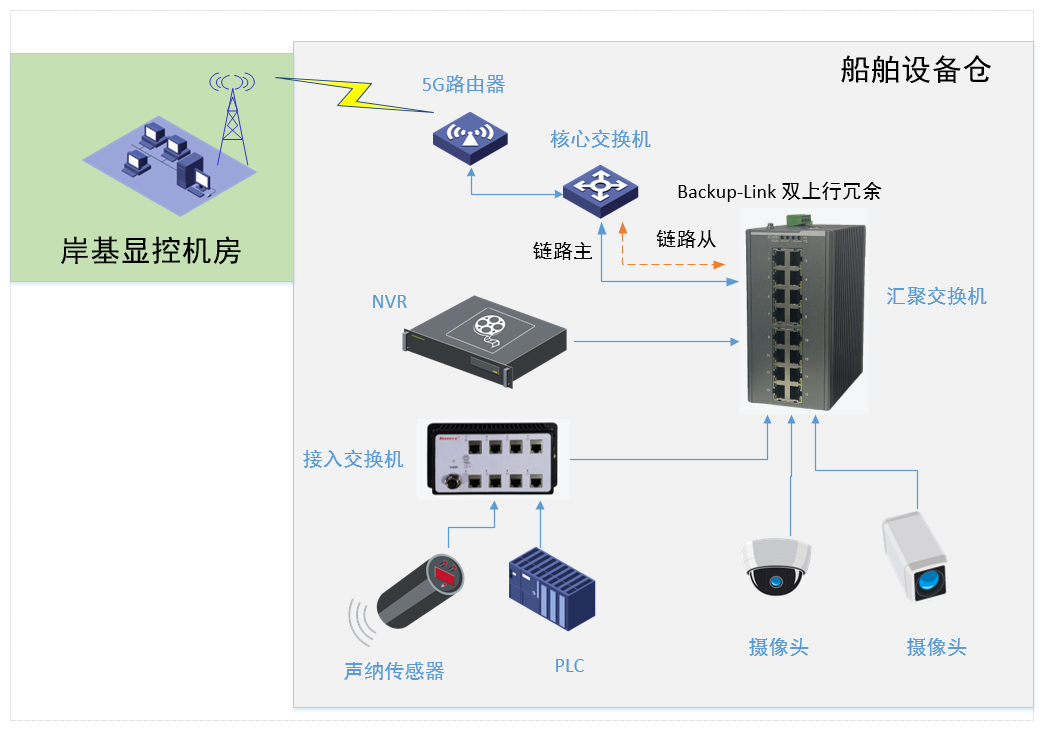

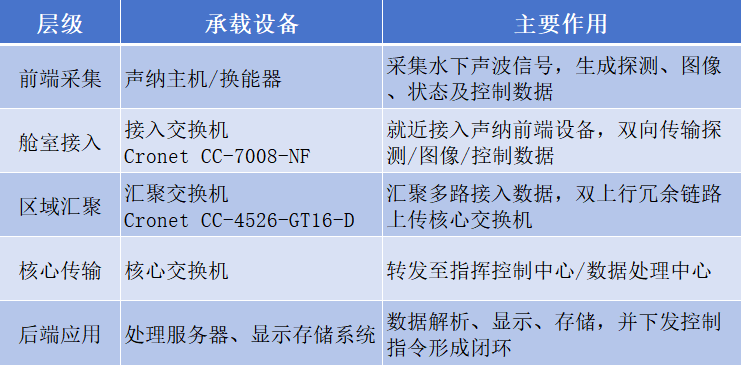

上海兆越通讯技术有限公司整套声纳数据传输方案采用分层统一组网架构，实现声纳数据逐级传输、双向闭环交互，完整传输路径：声纳前端设备 → 接入交换机（舱室接入）→ 汇聚交换机（区域汇聚，双上行冗余）→ 核心交换机（核心传输）→ 后端处理与显示存储系统（后端应用），控制指令沿相同链路逆向下发，形成完整数据交互闭环，各层级设备与功能划分如下：

方案特点：

传输设备采用全工业级硬件架构，支持宽温运行、抗振动、防盐雾、抗电磁干扰，适配船舶恶劣环境。汇聚交换机对接舱室前端，核心采用Backup-Link冗余链路技术：汇聚设备通过两条独立物理链路同时接入上游交换机，正常工况下主链路承载全部业务，备用链路实时监听待命；一旦主链路故障，系统毫秒级自动切换全部流量至备用链路，无需改动核心设备及上层业务系统。

1、冗余链路部署：汇聚交换机启用Backup-Link协议，与核心交换机间部署双上行物理链路，仅需汇聚侧完成链路使能配置即可生效，无需改动核心网络及上层业务系统。

2、毫秒级切换：主链路承载业务，备用链路实时监测；主链路异常时毫秒级自动切换，设备无需重启、业务无需中断。

3、工业级适配：设备支持-40℃~75℃宽温运行，具备防盐雾、防潮、防尘、抗振动、抗电磁干扰能力，适配船舶设备舱环境。

四、核心产品

接入层、汇聚层交换机均选用国产化工业级网络设备，产品选型如下：

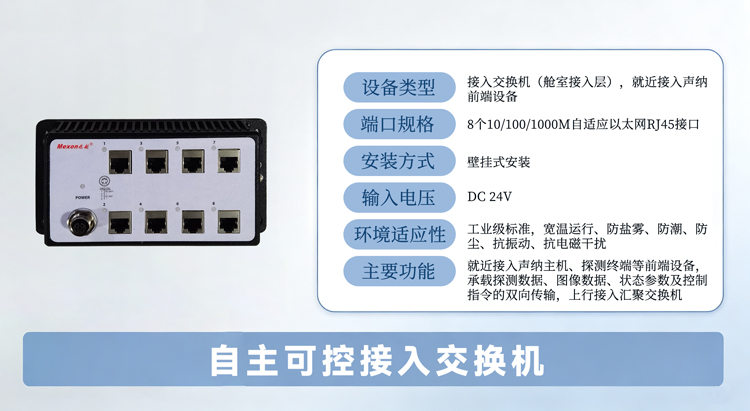

1、自主可控接入交换机

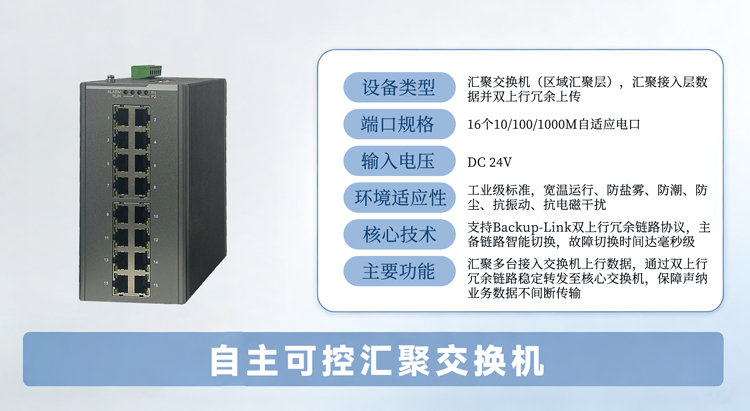

2、自主可控汇聚交换机
