一、引言

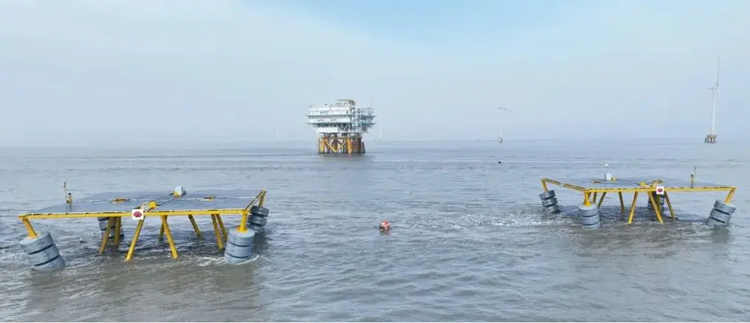

随着新能源技术的飞速发展，“风光一体”已成为大型新能源基地的主流建设模式。面对新能源电站对网络安全、智能运维、无人值守的更高要求，上海兆越通讯技术有限公司依托成熟的工业通讯技术与丰富的新能源场景实践，面向陆上/近海风电场与大规模光伏电站融合的综合能源基地，打造专用综合网络解决方案。

本方案以物理隔离为核心安全原则，实现生产控制网、视频监控网、无线运维网三网彻底分离，采用分层、分区、全冗余架构设计，为风光电站精细化视频检测、全场景无线覆盖提供稳定支撑，为电站智能化、高效化运维提供坚实网络底座。

二、 场站网络

场站网络是整个风光一体化电站的“大脑中枢”和“指挥中心”，其网络设计的核心目标是绝对的安全性、高度的冗余性和全面的覆盖性。本方案采用分层、分区、物理隔离的设计理念，为场站的稳定运行和高效运维提供坚实的网络保障。

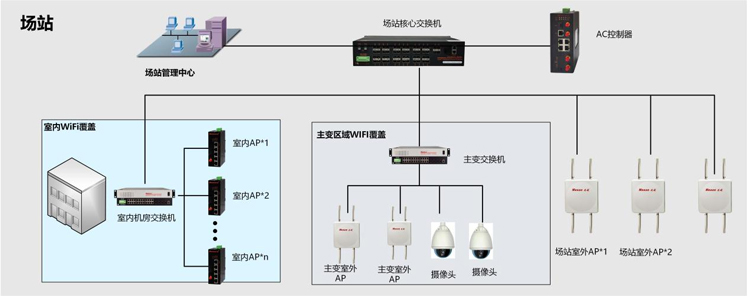

场站的无线覆盖网络（WiFi）是专为运维人员、管理人员及来访者设计的，旨在提供一个便捷、高效、安全的无线工作环境。该网络隶属于全场的运维管理网络，与生产控制网和视频监控网物理隔离。

组网方式：

场站内的所有AP（无线接入点）都通过网络布线，连接到机房汇聚交换机上。

这些汇聚交换机最终通过光纤链路，汇聚到场站机房内专门负责WiFi业务的核心交换机上。

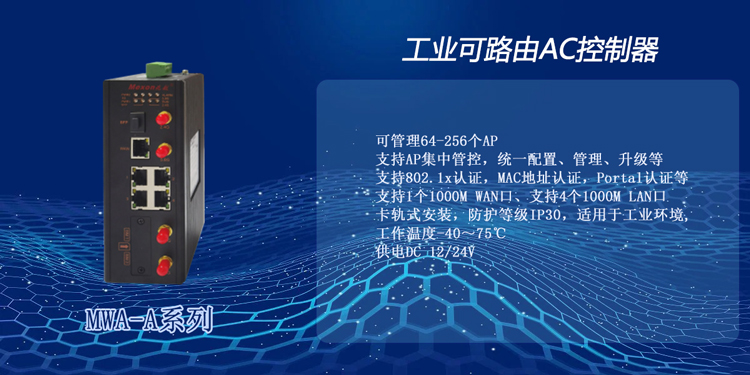

所有AP的配置、认证和管理，都由部署在控制中心的AC控制器（无线控制器）进行统一操作。

室内全覆盖 - 巡检房间：

针对场站综合楼内的每一个巡检房间、办公室、会议室、值班室等，都在其天花板或墙壁上部署1组室内AP。确保了场站内部所有工作和生活区域的无死角、高质量WiFi信号覆盖。工作人员可以随时随地使用笔记本电脑、手机、PDA等设备接入网络，查阅资料、处理工单或进行日常办公。

室外重点区域覆盖 - 主变区及公共区域：

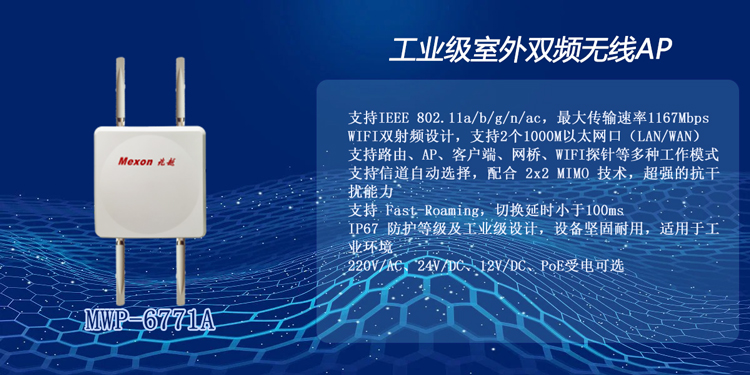

部署： 在场站的室外，特别是关键的主变电区域，从不同角度部署2台室外型AP。同时，在人员活动频繁的公共区域（如停车场、楼宇之间），也部署室外AP进行信号覆盖。

主变区覆盖： 为运维人员在主变区域进行设备巡检、红外测温、数据记录等工作时，提供稳定可靠的无线网络支持。

公共区域覆盖： 实现了室内到室外的无缝网络漫游，保证了人员在场站内移动时通信不中断。

三、 视频监控网络

为满足精细化的视频检测要求，我们构建一个完全独立的、物理隔离的视频监控专用网络。

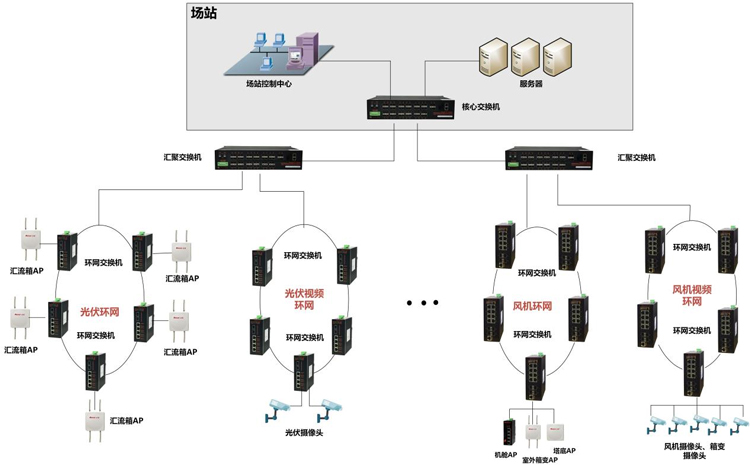

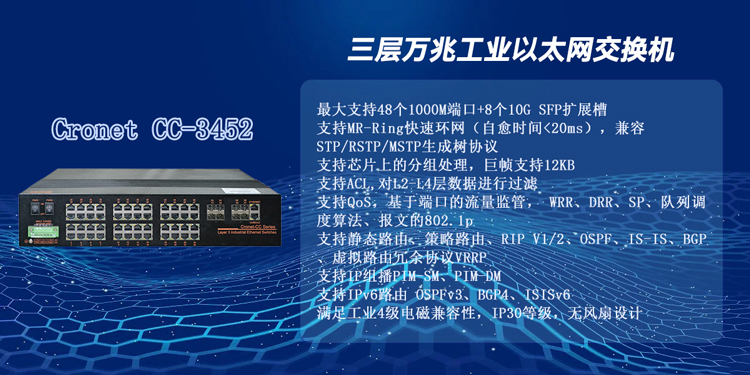

组网方式： 所有摄像头均接入就近的工业以太网交换机，这些交换机通过独立的备用纤芯组成多个千兆光纤冗余环网，最终汇聚至场站的视频专用汇聚交换机。

1. 风机视频监控部署 (共计5组/台)：

机舱对角2组： 在每台风机的机舱内部对角线位置安装2台高清球机或枪机，实现机舱内设备运行状态的无死角监控。

塔底1组： 在塔筒底部安装1台广角摄像头，监控塔底设备状态及人员进出情况。

箱变1组： 在风机配套的箱式变电站外部署1台摄像头，监控箱变设备及周边环境。

塔筒外出入口1组： 在塔筒外部出入口处安装1台摄像头，记录人员进出塔筒的影像。

2. 光伏视频监控部署：

箱变顶部全向检测： 在光伏区的每个箱式变电站顶部，根据视野需求，部署2组或4组高清摄像头，呈90度或180度夹角安装，实现对周边光伏阵列区域的360度全向覆盖检测。

四、 WiFi覆盖网络

为满足运维人员在所有作业区域的无线通信需求，我们构建一个覆盖广泛、信号稳定的专用WiFi网络。

组网方式： 所有AP（无线接入点）均连接到就近的工业以太网交换机，这些交换机通过主用纤芯组成多个专用的千兆光纤冗余环网，由场站的AC控制器进行统一管理。

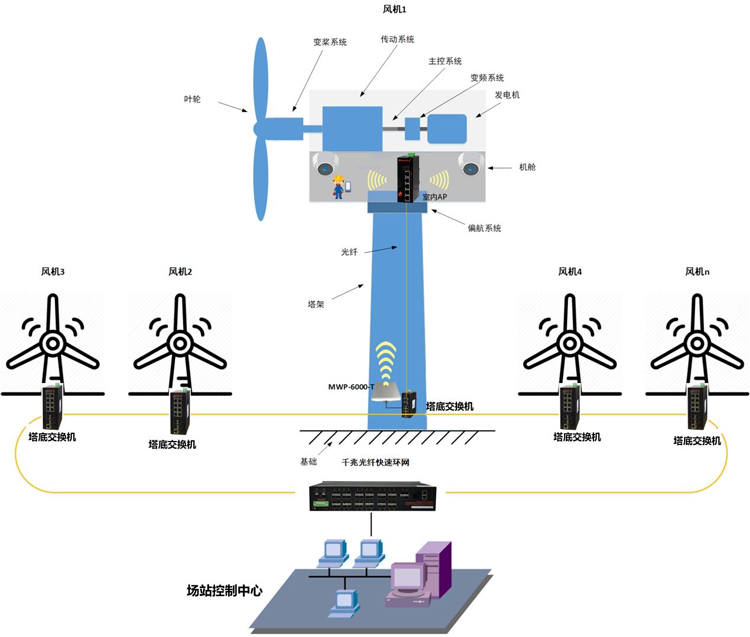

1. 风机无线覆盖部署 (共计3组AP/台)：

机舱1组AP： 在机舱内部署1台工业级室内AP，为机舱内部提供高质量的WiFi信号。

塔底1-2组AP（含塔筒覆盖）： 在塔底部署1台工业级AP，通过外接高增益定向天线，一路天线覆盖塔底区域，另一路天线朝向塔筒内部，配合塔筒内壁的信号反射，为垂直的爬梯通道提供无线信号覆盖。

室外箱变1组AP： 在箱变附近部署1台室外型AP，覆盖箱变及其周边区域。

2. 光伏无线覆盖部署：

汇流箱区域： 在每个光伏汇流箱（或根据信号强度，每隔一个）布置1组室外AP，确保对广阔的光伏面板区域实现无缝信号覆盖。

场站内部及主变区域：在场站内的每个巡检房间，部署1组室内AP，保证室内办公和数据处理的无线需求。在主变区域，部署2台室外AP，从不同角度对关键的主变设备区进行重点信号覆盖。

五、 运维场景实现

本方案为运维人员提供了前所未有的便利性和安全性。当巡检人员携带手持PDA设备进入任何作业区域时：

1. 无缝漫游： PDA设备可以在整个场站、光伏区、风机塔底乃至塔筒和机舱内部，实现WiFi信号的无缝漫游切换，业务不中断。

2. 实时通信： 运维人员可以随时随地通过WiFi网络，与控制中心进行高清视频通话、接收电子工单、上传设备照片和巡检报告。

3. AR/VR远程指导： 稳定的网络也为未来引入AR眼镜等先进运维工具，实现专家远程指导、虚拟现实培训等应用奠定了基础。

六、 方案总结

本风光一体化解决方案通过严格的物理隔离设计，为精细化的视频检测和全场景的无线覆盖需求，构建了两张独立、健壮、高效的专用网络。方案精确响应了每一个监控点位和无线覆盖点的部署要求，不仅从根本上保障了核心生产系统的网络安全，更通过无处不在的无线网络，极大地提升了运维工作的效率和安全性，是打造现代化、智能化、无人化新能源电站的理想网络基石。
